aB-32DA

DA32，DA/SR45，DA/SR52，DA/SR63，DA/SR75，DA/SR83，DA/SR92，DA/SR105，DA/SR125，DA/SR140，DA/SR160，DA/SR190，DA/SR210，DA/SR240，DA/SR270，DA/SR300，DA/SR350，DA/SR400

西美尔气动执行机构

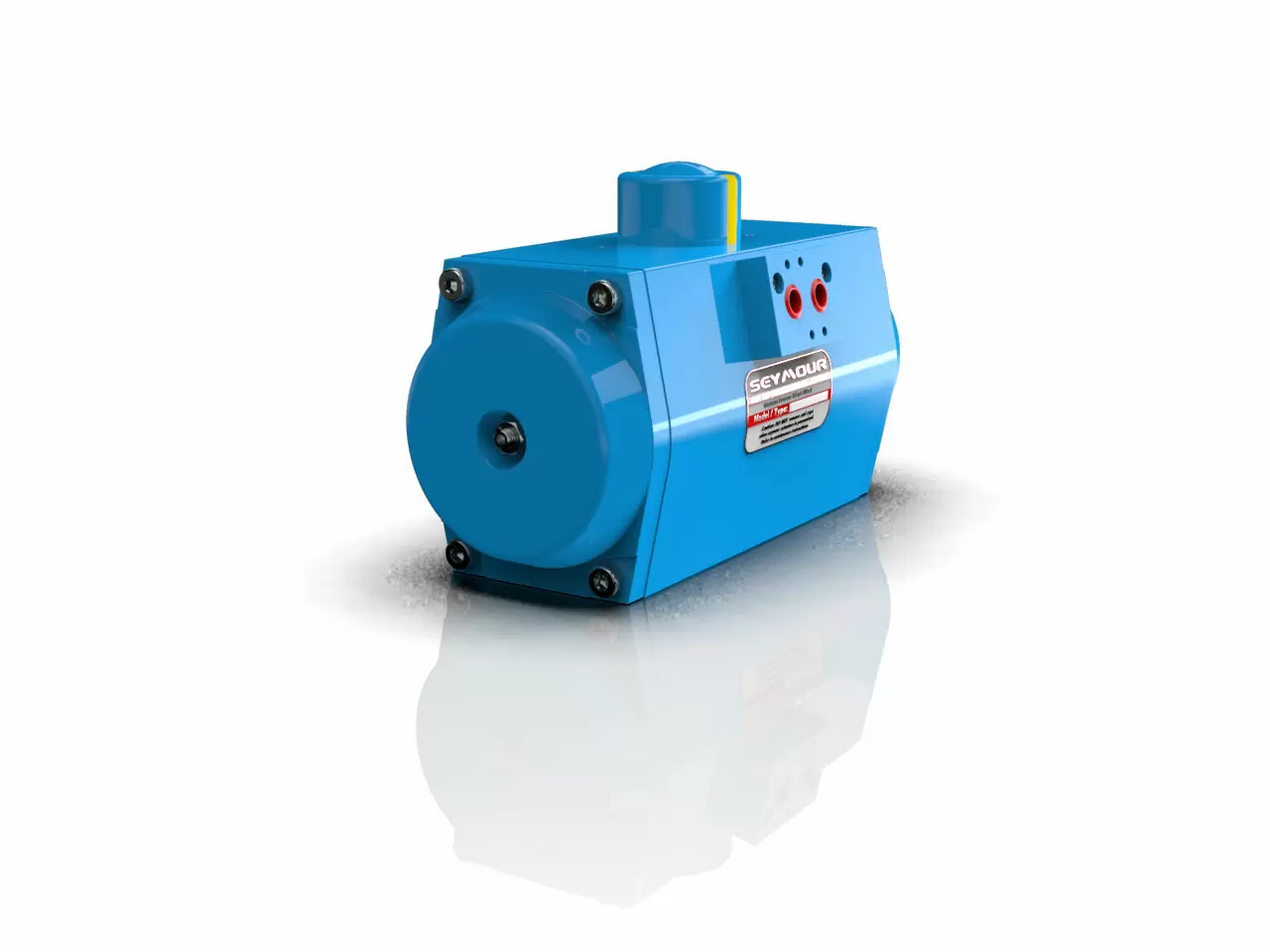

αB-32DA

概述

αB-32DA

名称：PNEUMATIC ACTUATOR选项
材质：ASTM6005铝合金（硬质氧化-40μm）50μm，60μm，PTFE,镀镍不锈钢304/316材质

Model:αB-32DA

/
结构：活塞式/齿轮齿条式/
类型：DA（DOUBLE ACTING）SR（SPRING RETURN）
系列：αB系列/
扭矩：3.1Nm~12.2Nm/
行程：90°（±5°）45°（±45°）、140°（±5°）、180°、360°、三位式
工作介质：压缩空气其它惰性气体、油。
工作温度：-20℃~+80℃-40℃~+80℃、-15℃~+150℃
工作压力：≤8Bar（120Psi）10Bar（150Psi）
顶部安装尺寸：30×80×3030×80×20/30×130×20/30×130×30
气源接口尺寸：G3/8"G1/4"
底部安装尺寸：F03/F05其它尺寸
阀杆安装尺寸：11×119×9/其它尺寸
动作：A腔通气逆时针方向旋转0°-90°，B腔通气顺时针旋转90°-0°。A腔通气顺时针旋转0°-90°，B腔通气逆时针旋转90°-0°
耗气量开向体积：0.04升/
关向体积：0.04升/
动作时间0°~90°：0.5秒快开型
90°~0°：0.5秒慢开型
净重量0.75Kg/
扭矩表

αB.32.DA输出扭矩

型号
Model		气源压力（巴）Air supply pressure(Unit: Bar) (Unit:Nm)
2.02.53.03.54.04.55.05.56.07.08.0
0°90°0°90°0°90°0°90°0°90°0°90°0°90°0°90°0°90°0°90°0°90°

αB-32.DA.HT.LT

3.13.84.65.46.16.97.68.49.210.712.2
