技术参数
扭矩参数（Torque Specifications）单位：N·m
型号
ART007DA
2.5Bar
2.1 N·m
3Bar
2.5 N·m
4Bar
3.3 N·m
5Bar
4.2 N·m
6Bar
5.0 N·m
7Bar
5.8 N·m
8Bar
6.7 N·m
结构材质（Construction）
- 缸体：挤压铝合金，硬质阳极氧化处理，具备耐磨抗腐蚀特性（Extruded aluminum, hard anodized）
- 活塞：压铸铝合金加硬化涂层，降低往复运动带来的部件磨损（Die‑cast aluminum, hard‑coated）
- 输出轴：镀镍合金钢，抗扭形变能力稳定（Nickel‑plated alloy steel）
- 密封件：标配NBR丁腈橡胶，可选FKM氟橡胶、硅胶适配高低温工况（Standard NBR, optional FKM / Silicone）
- 端盖：压铸铝合金喷塑处理，起到防锈防护作用（Die‑cast aluminum with powder‑coat finish）
运行工况（Operating Conditions）
- 工作介质：洁净干燥或带油雾润滑的压缩空气（Dry / lubricated compressed air）
- 工作压力区间：2.5‑8 bar
- 标准环境温度：‑20℃ ~ +80℃
- 可选低温款‑35℃ ~ +80℃；高温款‑15℃ ~ +150℃
- 标准输出转角90°，可定制120°/135°/180°特殊行程
性能 & 优势
产品特点（Features）
- 美国西美尔ART007DA齿条齿轮传动，微型铝合金缸体，2.1‑6.7N·m扭矩输出稳定，适配微型小口径阀门负载。
- 外置双向±5°行程限位螺丝，可在现场调试阶段精准锁定阀门全开、全关位置。
- ISO5211、NAMUR通用安装底座，可直接装配市面主流阀门与配套附件，互换表现良好。
- 超小型紧凑结构，适合设备内部狭小空间安装，适配集成化成套设备。
- 调换活塞安装方向即可改变输出转向，简化备件管理，便于项目现场管路改造作业。
可选配置（Options）
- SR弹簧复位单作用版本，断气后自动复位，保障管路运行安全。
- 非90°旋转角度定制，匹配特殊角行程阀门。
- 氟橡胶高低温密封套件，应对严寒、高温介质工况。
- NAMUR直装电磁阀接口，无需额外转接支架。
- 限位开关信号反馈组件，远程采集阀门开关状态。
应用领域（Applications）
- 水处理、环保设备微型小口径球阀、蝶阀驱动控制。
- 小型成套工艺设备，角行程阀门自动化开关控制。
- 实验室设备、流体控制装置配套阀门自控。
- 小型暖通流体管路配套。
- 通用工业流体自动化，驱动微型小口径角行程阀门。
询价咨询
如需技术数据表、外形尺寸图纸或者产品报价，请提交工况参数，美国西美尔提供选型与附件配套方案。
For technical datasheet, dimension drawing or quotation support from Simmel International Inc., please send us your requirement.
常见问题
双作用执行机构

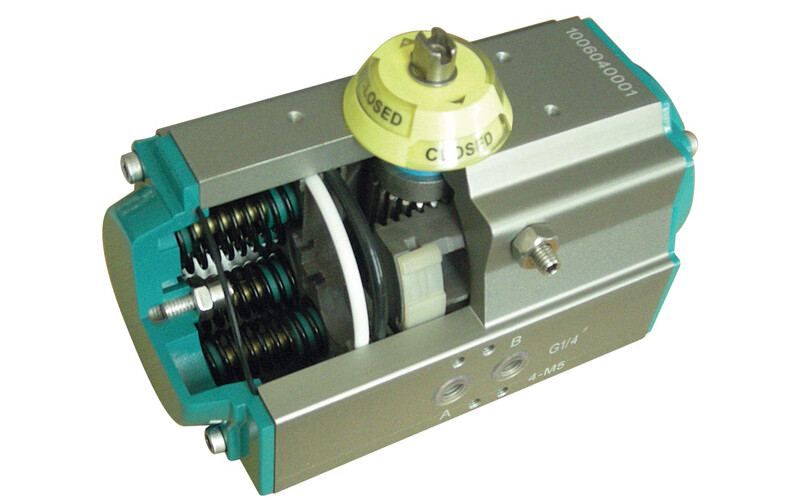

单作用执行机构

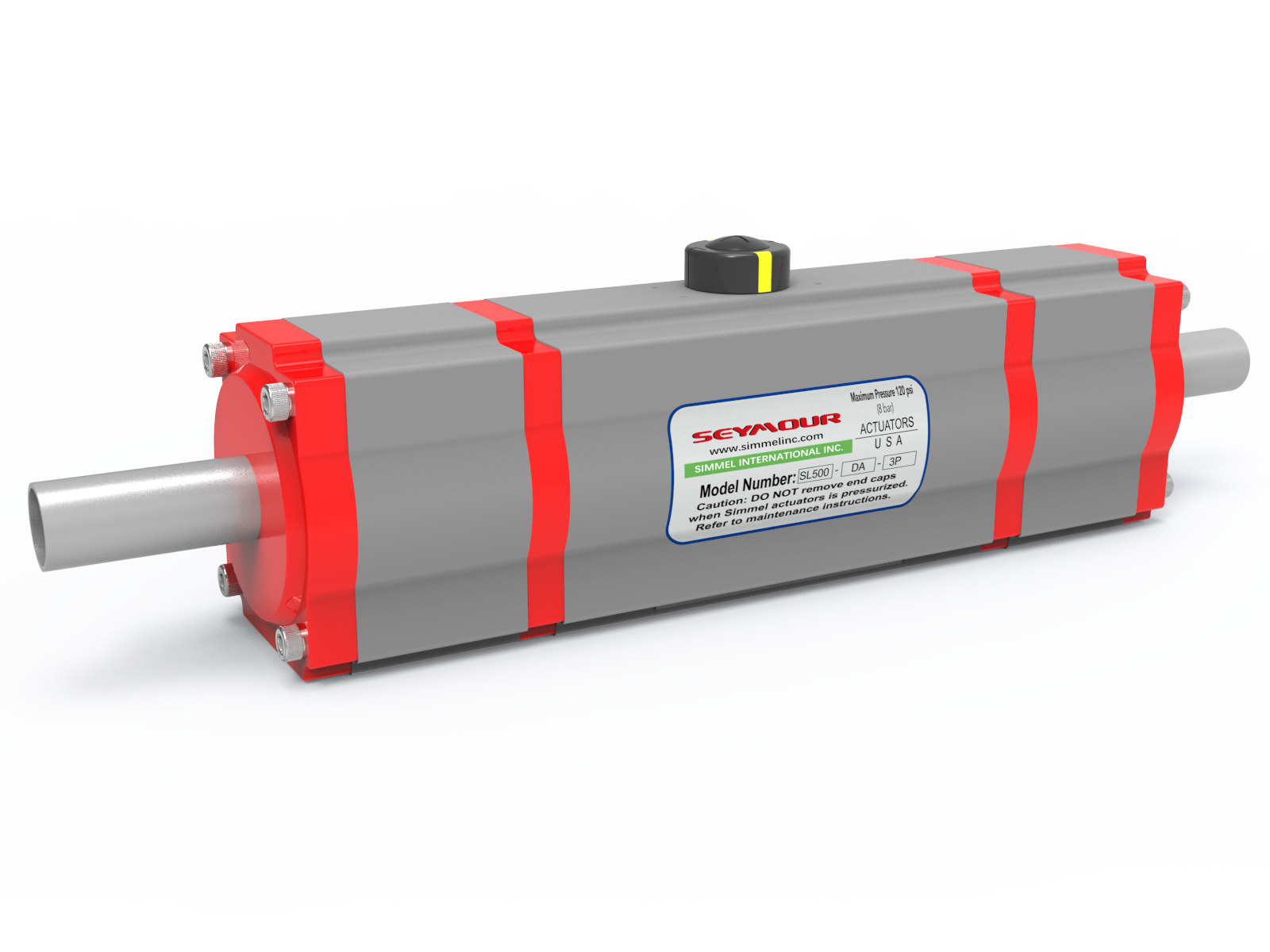

三位式执行机构

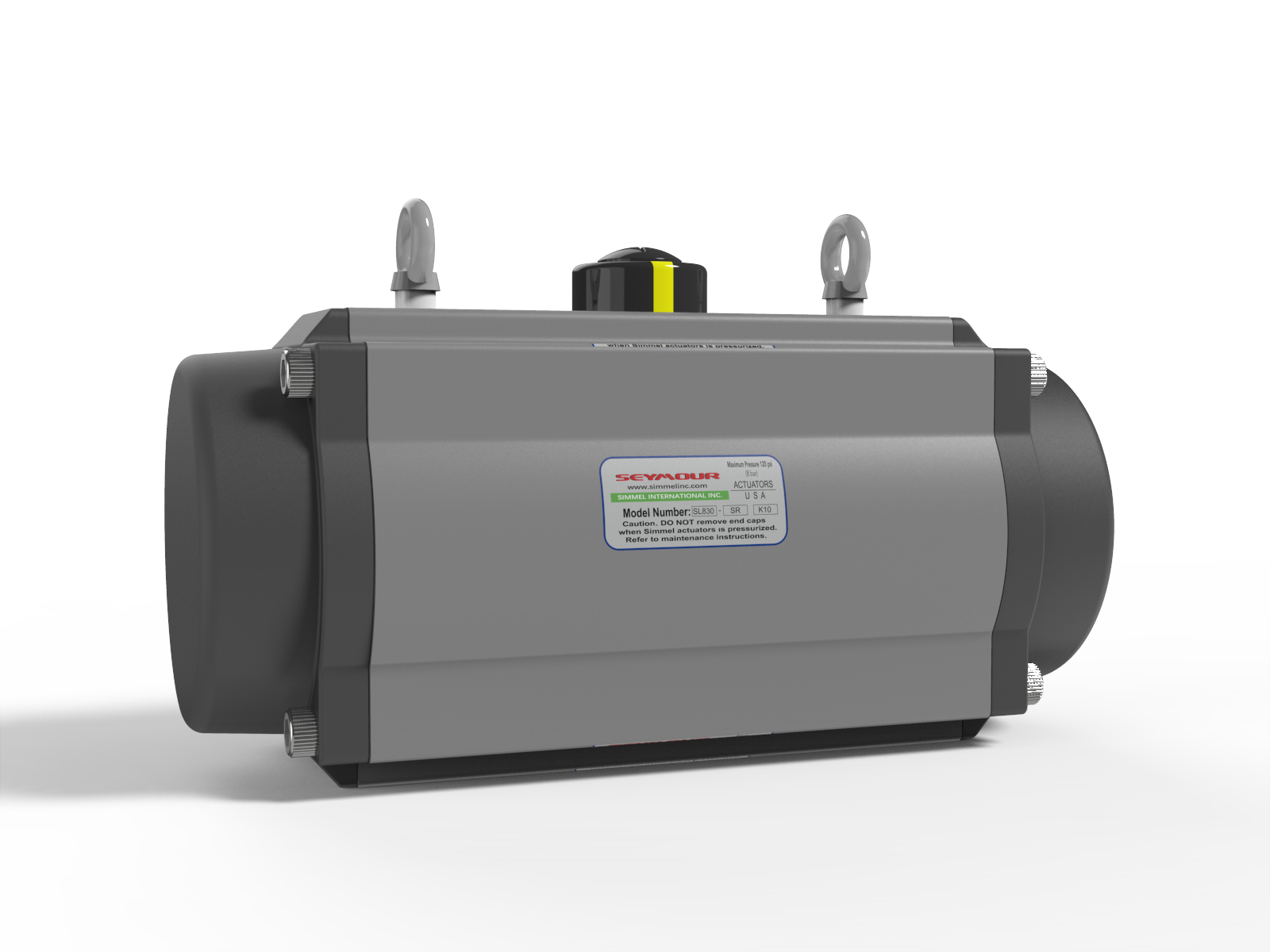

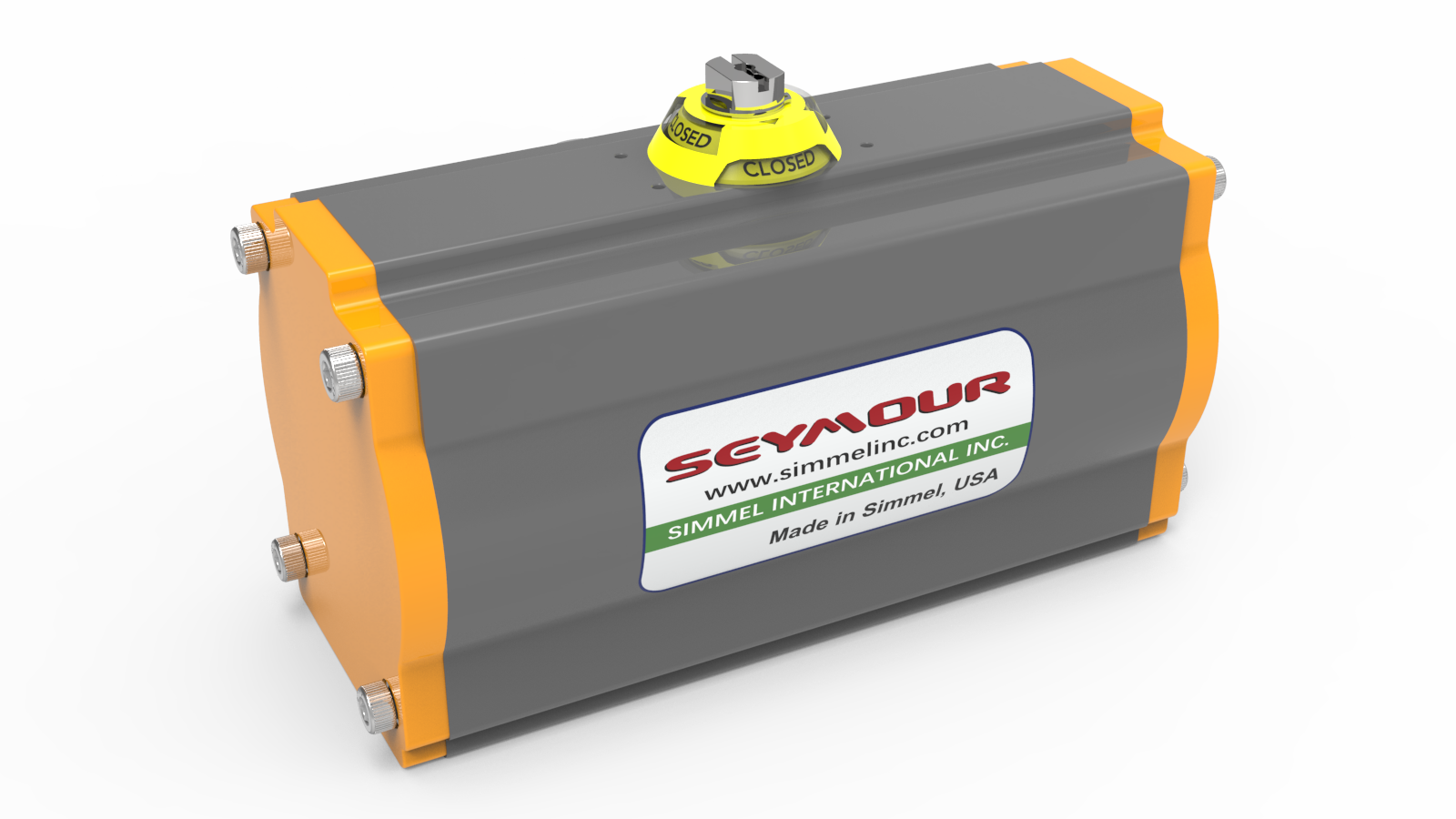

西美尔气动执行机构

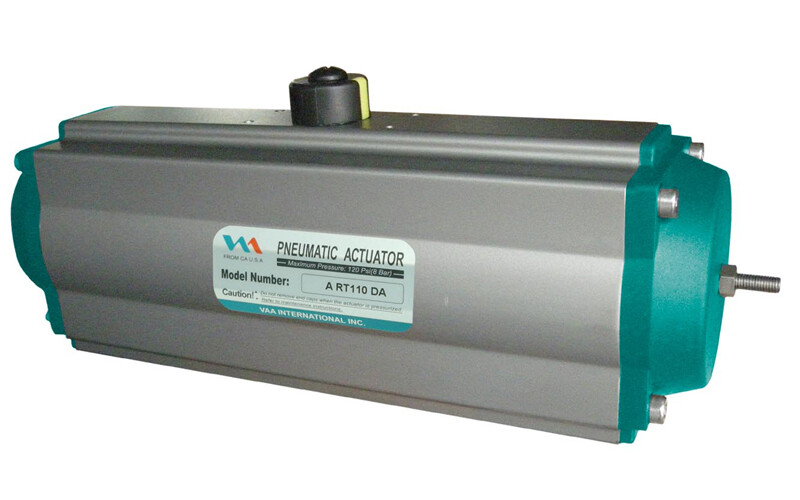

美国西美尔ART007DA双作用气动执行器，输出扭矩2.1‑6.7N·m，小型铝合金齿条齿轮结构，符合ISO5211、NAMUR标准，适用于小型球阀蝶阀、水处理、成套设备自控。
