技术参数
Simmel齿轮齿条铝合金气动执行机构
执行器输出扭矩
双作用执行器（DA） 106 to115,272 in-lb (12 to 13,024 Nm)
单作用执行器（SR） 97 to 58,273 in-lb (11 to 6,584 Nm)
材质
铝合金
不锈钢
防护等级
IP67 IP68
驱动方式
气动，气动+手动
温度范围
-13°F to 176°F (-25°C to 80°C)
-40°F to 176°F (-40°C to 80°C)
-13°F to 300°F (-25°C to 150°C)
控制附件选项
手轮机构
电磁阀 减压阀
限位开关
Maximum Allowable Operating Pressure
Up to 120 psig (8 Bar)
控制选项
开-关, 调节, 双作用, 单作用
安装
VDI/VDE 3845 Compliant (NAMUR) or ISO 5211 DIN337
气源介质
Dry Compressed Air, Inert Gas
气源尺寸
1/4”NPT or 1/2”NPT or 3/8”NPT or 1/4”G or 1/2”G or 3/8”G
行程角度
0-90°, 45°，135°，140°，180°, 360° , 三位（段）式
阀门应用
气动蝶阀, 气动球阀
性能 & 优势
Actuator Body
According to the different requirements, the extruded aluminum alloy ASTM6005 Body can be treated with hard anodized, powder polyester painted (different colours is available such as blue, orange, yellow etc.), PTFE or Nickel plated.
End caps
Die-casting aluminum powder polyester painted in different colours, PTFE or Nickel plated.
Pistons
The twin rack pistons are made from Die-casting aluminum treated with Hard anodized or made from Cast steel with galvanization. Symmetric mounting position, long cycle life and fast operation, reversing rotation by simply inverting the pistons.
Travel adjustment
The two independent external travel stop adjuatment bolts can adjust +5° at both open and close directions easily and precisely.
High performance springs
Preloaded coating springs are made from the high quality material for resistant to corrosion and longer service life, which can be demounted safely and conveniently to satisfy different requirements of torque by changing quantity of springs.
相关产品
流体控制系统：执行机构、阀门及控制附件

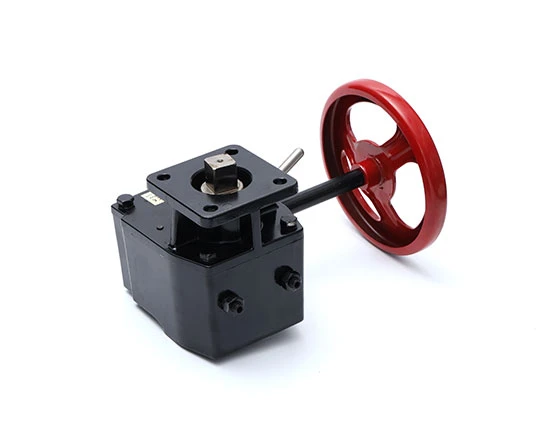

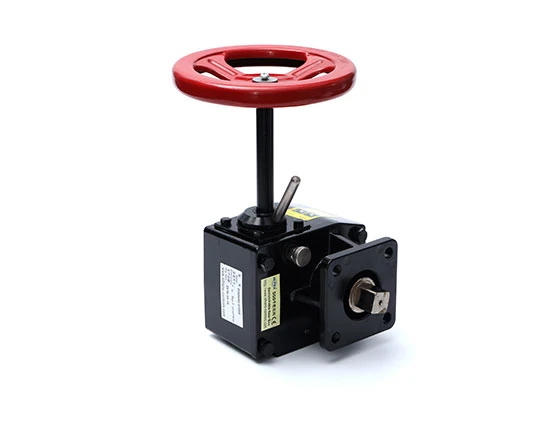

离合式气动阀门手轮机构
ALXL系列离合式气动阀门手轮机构由美国西美尔设计制造，按ISO5211标准，铸铁/铝合金箱体，IP65防护，直接安装、自动/手动切换，广泛适配球阀、蝶阀、旋塞阀。

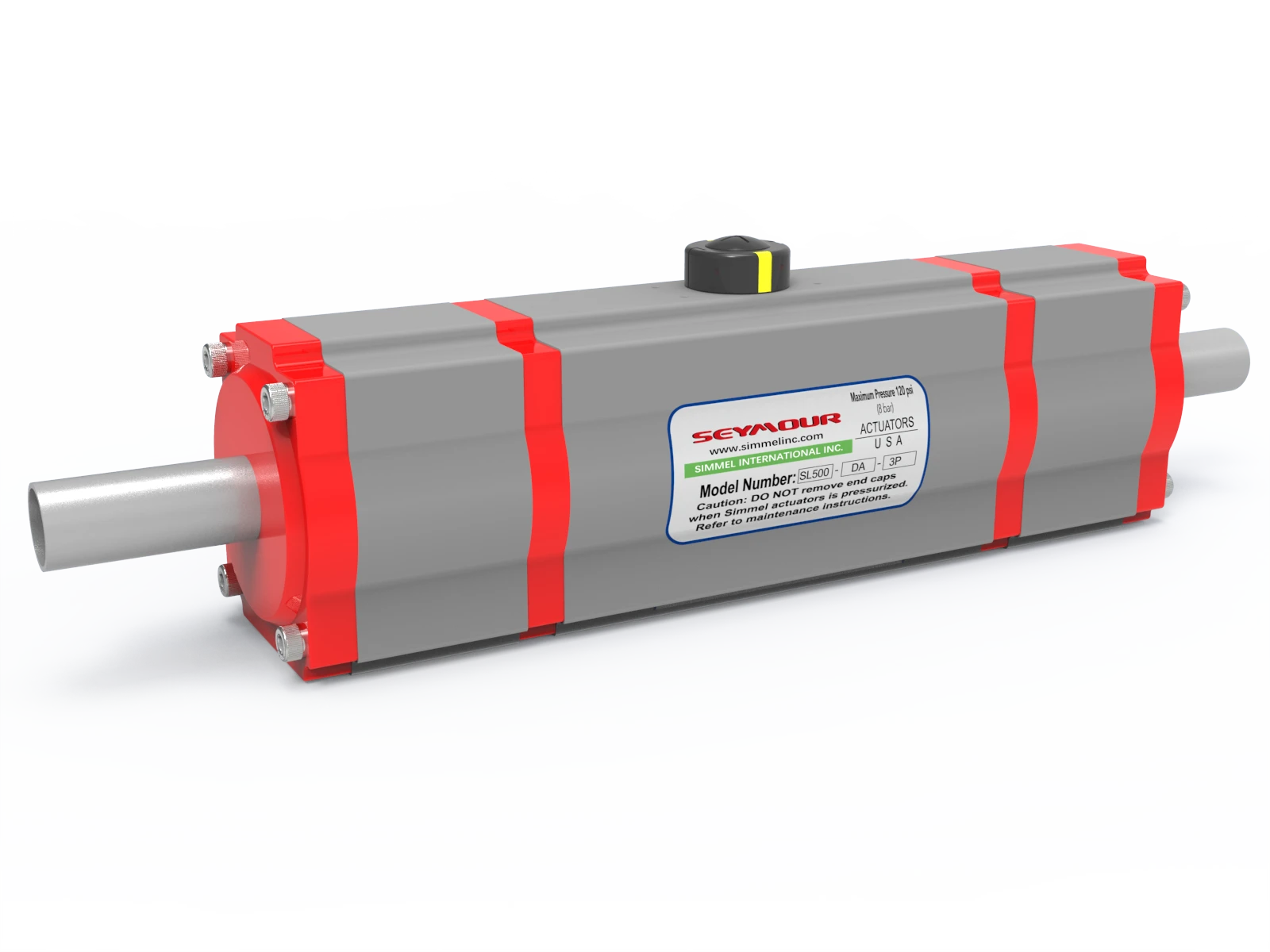

三位式气动执行器
专业提供高性能三位式气动执行器，实现精准定位与高效控制，适用于各类工业自动化场景。优质产品，稳定可靠，满足您的自动化控制需求。

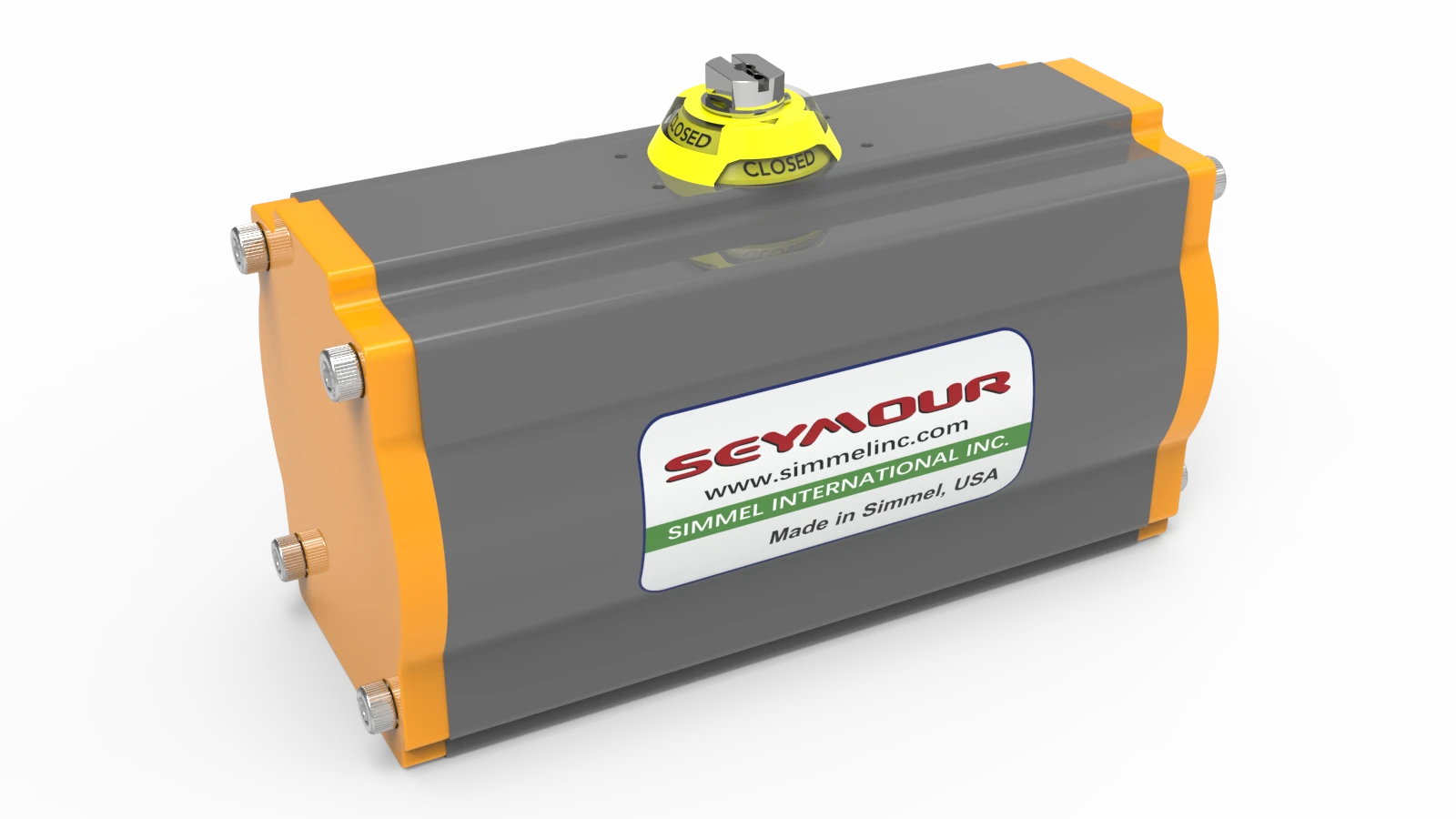

高性能铝合金气动执行器
ART系列高性能铝合金气动执行器采用美标铝合金材质，硬质氧化处理，可选喷塑和海洋防腐漆，扭矩3-8000牛米，适用于球阀、蝶阀等多种阀门。

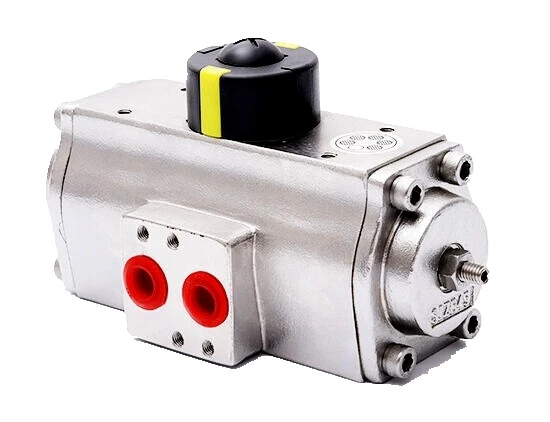

不锈钢气动执行器
专业提供高品质不锈钢气动执行器，适用于各种工业自动化场景。耐腐蚀、高精度、长寿命，满足您的自动化控制需求。

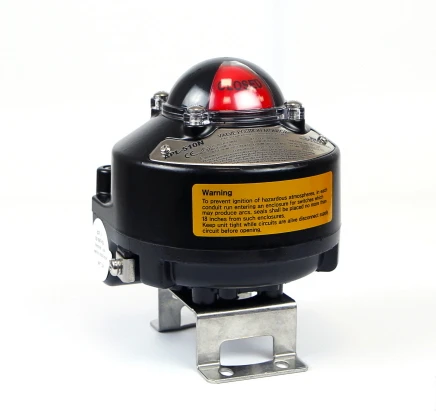

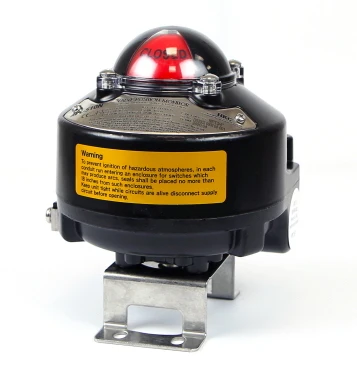

APL-510N
APL-510N限位开关盒采用轻量铝压铸材质，具有高耐腐蚀性，配备弹簧加载凸轮和双重密封结构，可选不锈钢316和旗型指示器。

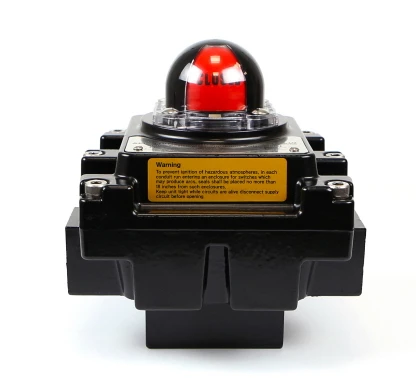

APL-410N
APL-410N限位开关盒采用坚固铝压铸件，支持20个接线点，配备弹簧加载凸轮无需工具即可设置位置，双重密封结构确保防水性能。

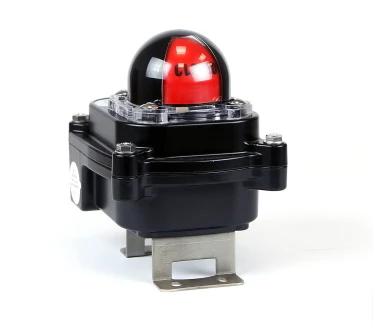

APL-310N
APL-310N是一款Simmel铝合金限位开关盒，紧凑轻巧且坚固耐用。采用双重铬酸盐处理和聚酯粉末涂层，具有高耐腐蚀性。无需工具即可轻松设置限位位置，配备高可见度双密封结构圆顶指示器。

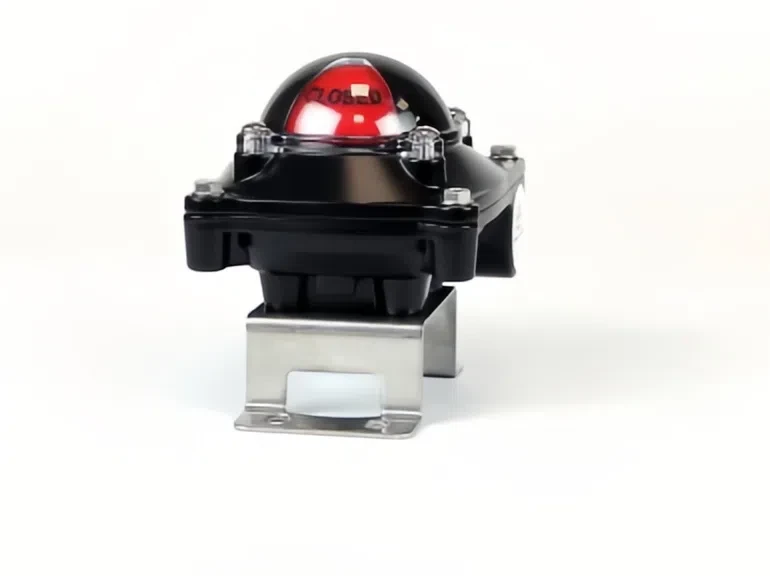

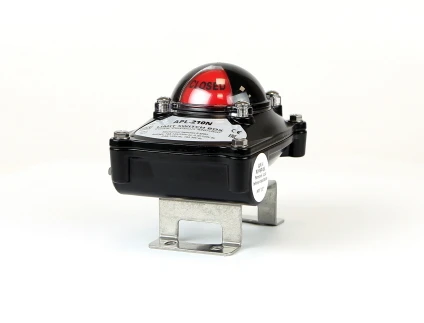

APL-210N
APL-2<br/>限位开关盒<br/>一般用途<br/>•紧凑、轻便、坚固的铝压铸外壳。<br/>•由于双重铬酸盐处理和聚酯粉末涂层，具有高耐腐蚀性。<br/>•使用弹簧加载凸轮，无需工具即可轻松设置极限位置。<br/>•双密封指示器，防止圆顶故障时进水。

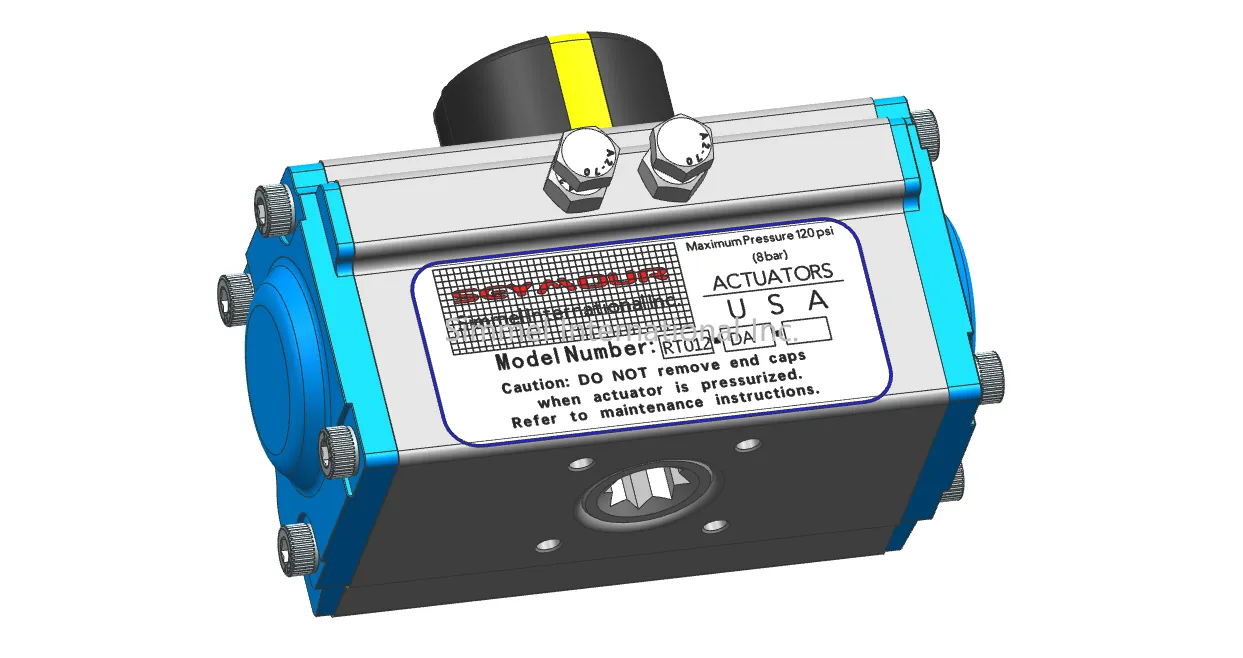

RT012SR LT
