气动三通球阀

气动三通球阀分为L型和T型，具有灵活控制管路中介质合流或分流的功能。本文详细介绍气动三通球阀的设计特性、应用标准、双作用与单作用气动执行器操作方式，以及气动三通球阀在多个压力等级和温度范围内的应用，为阀门选择提供参考。

气动三通球阀

Name: 气动三通球阀
SKU: 0

美国西美尔气动三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，可选用铝合金或不锈钢气动执行机构和控制附件（电磁阀、减压阀、手轮机构），来实现介质流向的切换，控制管路中介质的合流或分流。

西美尔气动阀



西美尔气动球阀

图片	分类	标题
	球阀	SKH 2NPT 50 31231
	球阀	SKH 11/2NPT 32 31231
	球阀	SKH 11/4NPT 32 31231
	球阀	BKH 1 1/2NPT 25 11231
	球阀	BKH 1 1/4NPT 25 11231
	球阀	BKH 1NPT 25 11231

气动三通球阀

气动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通（如流向图L型）。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

设计特性:

■防火结构设计

■ISO 5211平台设计便于安装自动开关装置

■阀杆与阀体之间防静电装置

■阀杆防爆出装置设计

应用标准:

■设计与制造:GB/T12237, ANSI B16.34, API 608

■结构长度:GB/T12221，ASME B16.10, JIS B2002

■法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

■检验与试验 :GB/T13927

■防火测试: API 607 4th 1993

■壁厚:ASME B16.34

双作用气动三通球阀

气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动

气动三通球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

单作用气动三通球阀

气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动

气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动

气动执行器

双作用、单作用

驱动气源

5-7bar压缩空气

气动附件

限位开关、定位器、电磁阀

过滤减压阀、手轮机构

公称通径

DN15-250mm

公称压力

1.6-6.4MPa

适用温度

PTFE:-30~+180℃

PPL:-30~+250℃

连接方式

法兰式

阀体结构

三通T型、三通L型

阀体材质

WCB、304、316、316L

阀板材质

WCB、304、316、316L

阀座衬里

PTFE、PPL

适用介质

蒸汽、水液，气体等

高压碳钢直通球阀 BKH/SKH

阀体尺寸及工作压力

通径 DN	工作压力	L1	B	H	H1	H2	H4	M	SW
4 ~ 8	500 bar	36	26	44	32	8	13	5	9
10	500 bar	43	32	49	38	8	16	5	9
13	500 bar	48	35	51	40	8	18	5	9
16	500 bar	48	38	62	46	12	19	6	12
20	{tag-90525} bar	62	49	73	57	12	25	6	14
25	350 bar	66	55	76	60	12	27	6	14
32	420 bar	80	76	104	84	14	38	8	17
40	420 bar	85	84	111	92	14	38	8	17
50	420 bar	100	100	130	111	14	50	8	17

高压球阀选型

球阀材料概述及应用

_{阀体、接头体、阀杆和球体材料}

材料代号	材料	应用
1	碳钢（Fine grained steel）	无特殊材料要求的一般油压系统，温度范围：-{tag-90506}℃ ~+200℃
3	St52-3 锻钢	有特殊材料要求的一般油压系统，规格较大的碳钢球阀，温度范围：-40℃ ~+200℃
4	316Ti 不锈钢	专门应用于化学和动力工业，对材料有较高耐腐蚀要求，温度范围：-200℃ ~+200℃

_{球座密封材料}

材料代号	材料	应用
2	POM 聚甲醛	能承受较高压力，主要用于高压液压系统和无腐蚀性介质温度范围：-30℃ ~+100℃ 工作压力≤800bar
4	PTFE 聚四氟乙烯	耐腐蚀性非常好，温度适应范围广，应用于各种介质温度范围：-200℃ ~+250℃ 工作压力≤120bar
6	PEEK 聚醚醚酮	具有较好的耐腐蚀性，温度适应范围广，可应用于绝大多数化学介质温度范围：-40℃ ~+250℃ , 200℃ 时耐压下降至 200bar ≤ 800bar

_{阀杆和接头体上 O 型圈材料}

材料代号	材料	应用
3	NBR 丁腈橡胶	一般液压系统，无腐蚀性介质，温度范围：-35℃ ~+100℃ ，工作压力≤ 800bar
5	FPM 氟橡胶	化学适应性较好，和乙丙橡胶互补，温度范围：-25℃ ~+200℃ ，工作压力≤ 800ba
6	EPDM 三元乙丙橡胶	用于氨、醋酸、甲醇，不耐矿物油，温度范围：-50℃ ~+150℃ ，工作压力≤ 500bar
7	KALREZ	耐腐蚀性很好 , 可用于大多数化学介质 , 价格高 , 温度范围：-15℃ ~+315℃ , 压力≤ 800ba

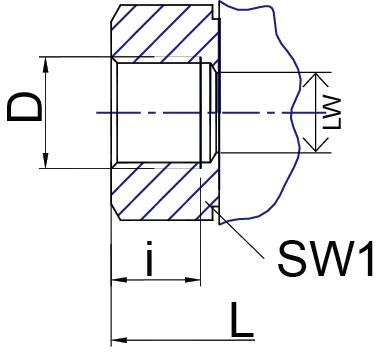

BKH G 系列球阀

球阀两端接口形式	常用型号	通径 DN	实际内径	D	RA mm	L	i mm	SW1	重量 kg
英制直管螺纹（G 螺纹）	{tag-{tag-133232}3188} G1/8 04 11231	4	5	G 1/8〞	-	69	9	22	0.35
	BKH G1/4 06 11231	6	6	G 1/4〞	-	69	12	22	0.35
	BKH G3/8 08 11231	8	8	G 3/8〞	-	69	12	22	0.35
	BKH G3/8 10 11231	10	10	G 3/8〞	-	73	12	27	0.5
	BKH G1/2 13 11231	13	13	G 1/2〞	-	85	14	30	0.65
	BKH G3/4 20 11231	20	20	G 3/4〞	-	96	17	41	1.5
	BKH G1 25 11231	25	24	G1〞	-	113	19	46	2
	BKH G11/4 25 11231	25	24	G1 1/4〞	-	121	20	50	2.1
	SKH G11/4 32 31231	32	32	G1 1/4〞	-	110	20	60	3.2
	BKH G11/2 25 11231	32	24	G1 1/2″	-	124	22	55	2.1
	SKH G11/2 40 31231	40	38	G1 1/2″	-	120	24	70	4
	SKH G2 40 31231	40	38	G2″	-	147	26	75	4.7
	SKH G2 50 31231	50	48	G2″	-	140	28	85	5.9

注：重量为阀体重量，未包含执行器及配件。

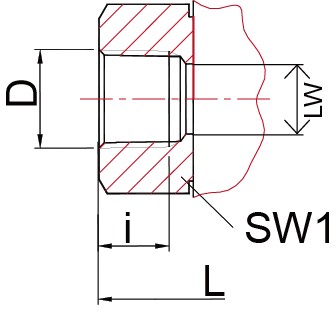

美制锥管螺纹 NPT

_{美制锥管螺纹 NPT}

球阀两端接口形式	常用型号	通径 DN	实际内径	D	RA mm	L	i mm	SW1	重量 kg
美制锥管螺纹 NPT	{tag-133188} 1/8NPT 04 {tag-13{tag-90505}37}	4	5	1/8〞NPT	-	69	12	22	0.35
	BKH 1/4NPT 06 11231	6	6	1/4〞NPT	-	69	17	22	0.35
	BKH 3/8NPT 10 11231	10	10	3/8〞 NPT	-	73	17	27	0.5
	BKH 1/{tag-133207} 13 11231	13	13	1/2〞 NPT	-	92	22	30	0.65
	BKH 3/4NPT 20 11231	20	20	3/4〞NPT	-	97	23	41	1.5
	BKH 1NPT 25 11231	25	24	1〞 NPT	-	113	27	46	2
	BKH 1 1/4NPT 25 11231	32	24	1 1/4〞NPT	-	131	19.5	50	2.1
	BKH 1 1/2NPT 25 11231	40	24	1 1/2〞NPT	-	139	19.5	55	2.3
	SKH 11/4NPT 32 31231	32	32	1 1/4″ NPT	-	115	28	60	3.2
	SKH 11/2NPT 40 31231	40	38	1 1/2″ NPT	-	135	28	70	4
	SKH 2NPT 50 31231	50	48	2″ NPT	-	140	30	85	6

注：重量为阀体重量，未包含执行器及配件。

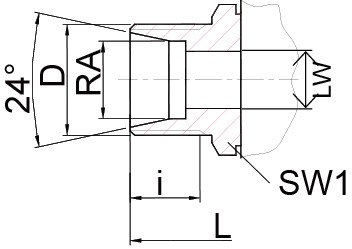

DIN2353 轻系列 “L”

球阀两端接口形式	常用型号	通径 DN	实际内径	D	RA mm	L	i mm	SW1	重量 kg
DIN2353 轻系列 “L”	{tag-90656}	4	5	M12×1.5	6	67	7	22	0.3
公制螺纹 24°锥面	BKH 08L 06 11231	6	6	M14×1.5	8	67	7	22	0.3
	BKH 10L 08 11231	8	8	M{tag-133233}×1.5	{tag-13{tag-90505}31}	71	8	22	0.3
	BKH 12L 10 11231	10	10	M18×1.5	12	75	8	27	0.5
	{tag-90660}	13	13	M22×1.5	15	84	9	30	0.6
	BKH 18L 13 11231	13	13	M26×1.5	18	84	9	30	0.6
	BKH 18L 16 11231	16	15	M26×1.5	18	83	9	32	0.8
	BKH 22L 20 11231	20	20	M30×2	22	102	11	41	1.5
	BKH 28L 25 11231	25	24	M36×2	28	108	11	46	2
	BKH 35L 25 11231	25	24	M45×2	35	114	13	50	2.1
	BKH 42L 25 11231	40	24	M52×2	42	114	13	55	2.2
	SKH 35L 32 31231	32	32	M45×2	35	128	13.5	60	3
	SKH 42L 32 31231	32	32	M52×2	42	128	13	60	3
	SKH 42L 40 31231	40	38	M52×2	42	133	13	70	3.8

注：重量为阀体重量，未包含执行器及配件。

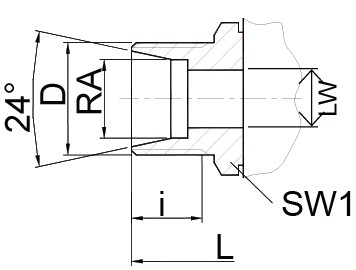

DIN2353 轻系列 “S”

球阀两端接口形式	常用型号	通径 DN	实际内径	D	RA mm	L	i mm	SW1	重量 kg
DIN2353 轻系列 “S”	{tag-9{tag-133229}70}	4	5	M14×1.5	6	72	9	22	0.35
公制螺纹 24°锥面	BKH 08S 04 11231	4	5	M16×1.5	8	73	9	22	0.35
	BKH 10S 06 11231	6	6	M18×1.5	10	73	9	22	0.35
	BKH 12S 08 11231	8	8	M20×1.5	12	77	9	22	0.35
	BKH 14S 10 11231	10	10	M22×1.5	14	84	11	27	0.5
	{tag-90675}	13	13	M24×1.5	16	87	11	30	0.6
	BKH 20S 13 11231	13	13	M30×2	20	90	13	32	0.7
	BKH 20S 16 11231	16	15	M30×2	20	91	13	32	0.75
	BKH 25S 20 11231	20	20	M36×2	25	{tag-90493}	15	41	1.5
	BKH 30S 25 11231	25	24	M42×2	30	120	17	46	2.1
	BKH 38S 25 11231	25	24	M{tag-90508}×2	38	125	19	55	2.3
	SKH 38S 32 31231	32	32	M52×2	38	140	19	60	3.1

注：重量为阀体重量，未包含执行器及配件。

高压球阀选型

_订货号示

BKH	22L	20	1	1	2	3	1	P
球阀类型	连接方式	公称通径	阀体和接头材料	球体和阀杆材料	球座密封材料	阀杆及接头处密封材料	球阀表面处理	驱动
见球阀各自说明	见球阀各自说明		1 碳钢（细晶粒钢 )	1 11SMn30 钢	1 Polyamide 聚酰胺	3 NBR 丁腈橡胶	0 表示黑色磷化处理	P气动
			2 C35 锻钢	3 ST{tag-90508}-3 锻钢	2 POM 聚甲醛	4 PTFE 聚四氟乙烯	1 镀锌（白锌）	E电动
			3 ST52-3 锻钢	4 不锈钢 316Ti	3 NBR 丁腈橡胶	5 FKM/FPM 氟橡胶	3 镀镍不锈钢球阀无此选项	M手动
			4 不锈钢 316Ti	7 黄铜	4 PTFE 聚四氟乙烯	6 EPDM 三元乙丙橡胶
			5 铸钢	8 C22.8 锻钢	5 PVDF 聚偏氟乙烯	7 KALREZ 高温型过氟化橡胶
			6 铸造不锈钢	9 1.4301,1.4404,1.4462…	6 PEEK 聚醚醚酮	9 HNBR,Kalrez,Fluoraz…
			7 黄铜		8 Colmonoy/Stellite
			8 C22.8 锻钢和圆钢		9 灰口铸铁，钨铬钴合金，碳化钨涂层
			9 1.4301,1.4404,1.4462…
