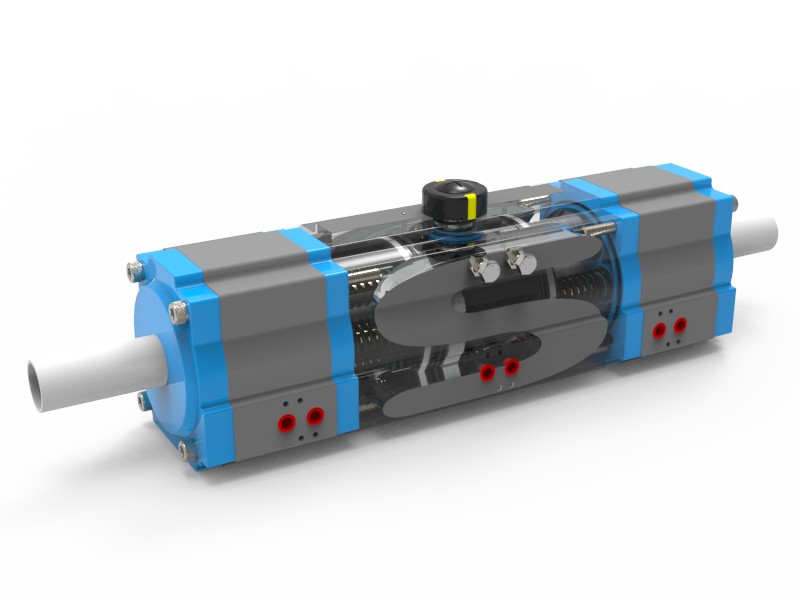

三段式气动执行机构
三段式气动执行机构,又称三位式气动执行器;
驱动气动球阀和气动蝶阀类的气动装置;
行程:0-90度,0-180度,其他定制行程角度;
气缸运动方式:有3个位置,中间位置可调节。


三位式气动执行机构

三位式气动执行机构又称为三段式气动执行器

执行器有三个位置,中间位置可调节;

三位式双作用气动执行器

三位式单作用气动执行器

中间位置可定制;

可提供三位置限位开关、两位五通、两位三通电磁阀、减压阀、手轮机构;

成套三段式气动球阀和蝶阀。

3P三位式气动执行器工作原理图 Schematic Diagram

行程角度90°30°
电磁阀

电磁阀 1 SOLENOID VALVE1

OFF

ON

OFF

OFF

电磁阀 2 SOLENOID VALVE2

OFF

OFF

ON

OFF

行程角度30°90°30°
电磁阀
电磁阀 1 SOLENOID VALVE1OFFOFFONOFFOFF
电磁阀 2 SOLENOID VALVE2ONOFFOFFONON
电磁阀 3 SOLENOID VALVE3OFFONONONOFF

行程角度30°90°30°
电磁阀
电磁阀 1 SOLENOID VALVE1OFFONOFFONOFF
电磁阀 1 SOLENOID VALVE1OFFONONONOFF


三段式气动执行机构
